1.通風空氣間隙。沃爾沃發電機的定子鐵芯和轉子繞組由氫氣封閉循環系統冷卻，氣體由安裝在轉子兩端的單極軸流風機驅動。來自風扇的氣流通過底座內的風道進入各個冷風區，然后沿著鐵芯的徑向風道從鐵芯背面進入氣隙，再進入轉子繞組的風道，冷卻轉子繞組后，氣流返回氣隙，沿著鐵芯的徑向風道進入底座的熱風區， 通過風道流經安裝在端罩上部的冷卻器，冷卻后返回風機前部繼續循環。 定子和轉子的空氣區數量和位置相等，冷空氣區和熱空氣區沿軸向交替設置，使定子和轉子冷卻均勻，溫度相對均勻。

2基座。沃爾沃發電機的底座為鋼板焊接的殼體結構，具有足夠的強度和剛度。其功能是支撐定子鐵芯和定子繞組，并形成特定的冷卻氣體通道。作為氫氣的密閉容器，它可以承受機器內氫氣意外爆炸的沖擊。

3.定子鐵芯和分離器。沃爾沃發電機的定子鐵芯由經過絕緣處理的扇形冷軋硅鋼片壓制而成。選用的硅鋼片損耗低，導磁率能量好。硅鋼片沖孔去毛刺后，在片與片之間涂上無機填料的F級絕緣漆作為絕緣。扇形沖片交錯安裝，由定位筋上的鴿尾槽定位。鐵芯由通風槽鋼沿軸向分成若干段，各段之間有徑向風道。這種布置有利于鐵芯的冷卻。

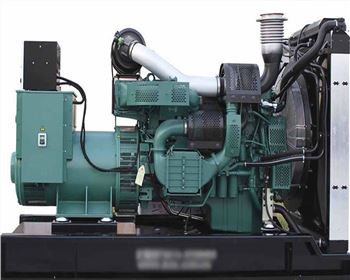

柴油發電機組

4.定子繞組。沃爾沃發電機的定子繞組是由單匝線圈組成的雙層藍色結構。采用連續F級環氧云母粉絕緣系統，表面有防電暈處理措施。線圈具有良好的絕緣和機械性能。定子采用水冷，空心導體和實心導體按一定比例組合成雙排導體，可達到良好的冷卻效果和較高的槽利用率。桿的兩端焊接有水接頭，水接頭通過絕緣引水管與進出水匯流母管連接。這種棒材經過嚴格的測試和檢驗，以確保質量。

5.輸出終端。沃爾沃發電機的勵磁端蓋下部的無磁鋼出線蓋引出六個出線端子(三個中性點和三個電力輸出端子)。

6.轉軸。沃爾沃發電機的轉軸由整體高強度、高磁導率合金鋼制成。轉子上有軸向槽用于繞組，轉子也用作磁路。轉子具有傳遞扭矩的能力，承受事故下的扭矩和高速旋轉產生的巨大離心力。轉子的大齒上加工有橫向凹槽，用來平衡大齒和小齒在方向上的剛度，以避免它們之間差異大而引起的倍頻振動。
